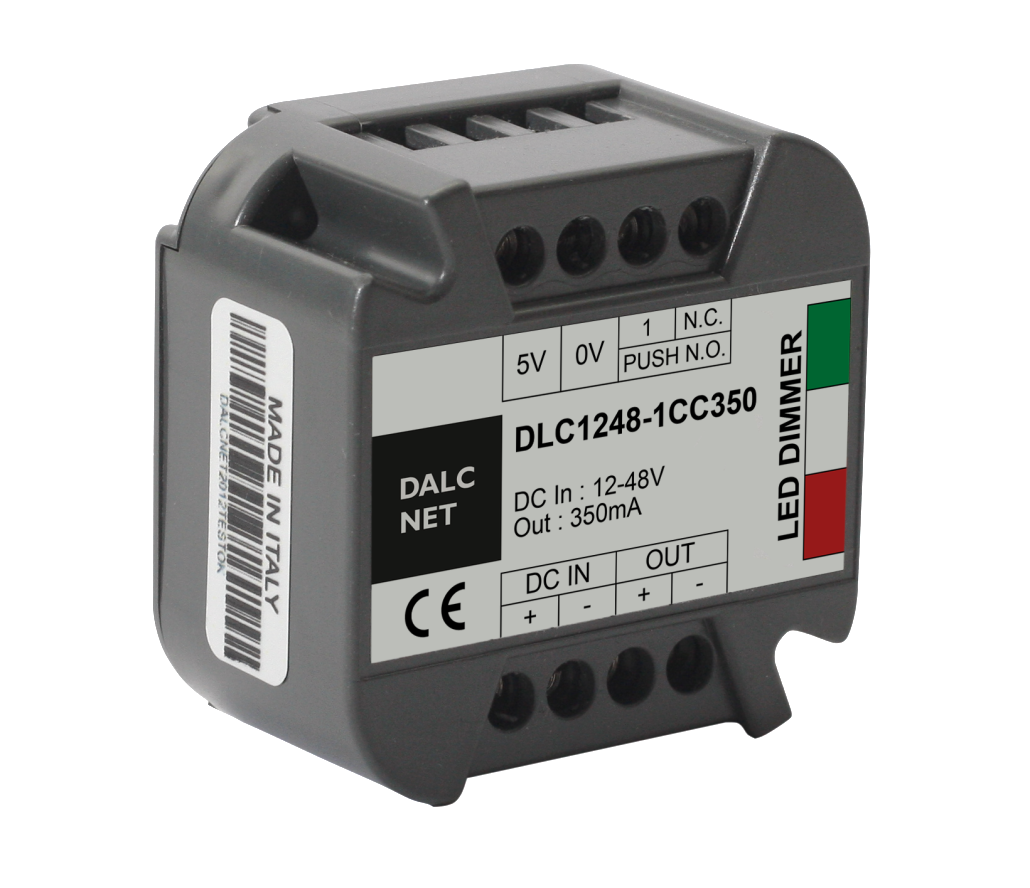

Dimmers LED DALCNET - Série EASY
|
A série EASY é composta de dimmers para LEDs, de apenas um canal. Permite a regulação de LEDs por Corrente Constante (CC) ou Tensão Constante (CV), através de botões de pressão tradicionais, potenciómetros (0-5V) ou sinais analógicos 0-10V.
A alimentação está compreendida entre os 12 e os 48V.
Dependendo do modelo, a saída do módulo pode ser em tensão (CV) ou corrente (CC). Na versão CV, o sinal de saída do módulo varia de acordo com a tensão de alimentação, e permite controlar uma carga (controlada por tensão) até um máximo de 8A. Na versão CC, o módulo regula uma carga controlada por corrente, disponibilizando à saída uma corrente com valor de 350, 500 ou 700mA (950mA por encomenda).
A intensidade de luz pode ser ajustada através de um botão de pressão N.A. (normalmente aberto), por um sinal 0-10V ou por um potenciómetro (0-5V). Tanto a versão CC como a versão CV estão disponíveis para
cada tipo de controlo. As curvas de alteração de intensidade e regulação foram estudadas de modo a garantir um maior conforto visual possível, de acordo com estudos sobre o comportamento do olho humano.
Esta série pode ter aplicação em muitas situações, como sejam: realce de estruturas arquitetónicas, instalações técnicas de iluminação com grande precisão de cor, iluminação de mobiliário, iluminações genéricas e por especialistas de iluminação como designers de iluminação e designers de interiores.
| |
 |
|
|
|
|
| SAÍDA |
350mA
|
500mA |
700mA |
950mA |
CV |
| BOTÃO N.A. |
DLC1248-1CC350 |
DLC1248-1CC500 |
DLC1248-1CC700 |
DLC1248-1CC950 |
DLC1248-1CV |
POTENCIÓMETRO
(0-5V) |
DLC1248-1CC350-005 |
DLC1248-1CC500-005 |
DLC1248-1CC700-005 |
DLC1248-1CC950-005 |
DLC1248-1CV-005 |
SINAL ANALÓGICO
(0-10V) |
DLC1248-1CC350-010 |
DLC1248-1CC500-010 |
DLC1248-1CC700-010 |
DLC1248-1CC950-010 |
DLC1248-1CV-010 |
| DLC 1248 |
Informações |
Downloads |
|
Breve Descrição:
- Dimmer para luminárias LED CC ou CV
- 1 canal de saída
- Temp. de Funcionamento: -10º+40ºC
- Corrente máx.: 8A
- Permite botão de pressão local N.A.
Características Técnicas:
- IN: 12-48 VDC
- OUT (na versão CC): 350/500/700/950 mA
- OUT (na versão CV): 8A
Solução ideal para controlo de LEDs CC ou CV, através de um botão de pressão.

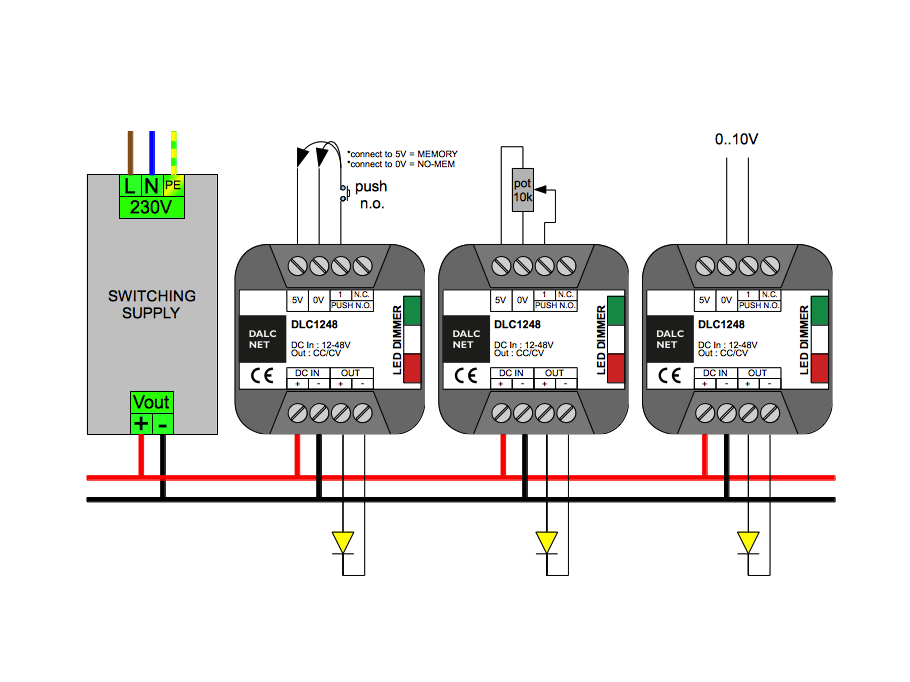

Esquema de aplicação
|
| Datasheet |
 |
|
|
