Série Digiline

Misturadores digitais de áudio e unidades de processamento de sinal.



Manual de Utilizador

Software de configuração

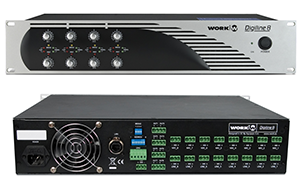

Estas duas unidades poderosas fornecem soluções avançados no processamento e controlo de áudio através da rede:

  • Matriz Digital de 8 entrada duplas e 8 saídas,
  • Processamento digital independente para cada saída,
  • Gestão de todas as unidades Digiline por protocolo TCP/IP a partir do mesmo computador,
  • Potência: 8 x 160 W (apenas para o Digiline 8).

O Digiline MX e o 8 são muito mais que matrizes 8x8, uma vez que conseguem controlar várias fontes de forma indenpende numa instalação de áudio. Graças ao novo software WorkCAD Designer, é possível controlar qualquer unidade Digiline presente numa network Ethernet a partir um único computador.

O seu interface GPIO permite acionar qualquer função (configurada através de software) apartir de um simples interruptor de parede. Os utilizadores podem configurar o processamento independente do sinal de cada canal com parâmetros como Crossover, Equalização e Dynamics. Este equipamentos estão todos adequados para instalações como centros comerciais, parques de diversões, aeroportos, etc.

8 canais mas 16 entradas: cada entrada é dupla: 1 Line + 1 Mic para microfones com alimentação Phantom. Ambas as entradas são balanceadas e somadas no mesmo canal, provendo 16 entradas distribuídas em 8 canais de entrada.

GPIO triggering (controlo remote fácil): além das entradas tradicionais, estão disponíveis 4 entradas GPIO com nível TTL (DC 0-5 V) para iniciar funções a partir de um controlador simples.

Processamento digital de sinal em cada saída: O motor do sistema do digiline MX e 8 inclui um processamento completo do sinal digital em cada saída com Crossover, Equalizador e Dynamics (totalmente ajustável) com curva de visualização.

Controlo óptimo através de Ethernet.
Graças ao sistema avançado do controlo TCP / IP, estas unidades de rede potentes podem ser controladas remotamente a partir do mesmo computador e ao mesmo tempo. É possível utilizar um controlador Ethernet para todos os parâmetros das unidades Digiline.

Ao contrário da versão amplificada, o Digiline MX possui uma porta RS232de forma a receber ordens ASCII a partir de qualquer dispositivo que utiliza este protocolo (por exemplo, Creston). Assim, é possível programar ações automáticas como mudanças de predefinições, mute para todos os canais exceto um, etc.

Características:

  • Misturadores digitais de áudio e unidades de processamento de sinal
  • Matrixes digitais de 16 (8x2) x 8 (16 entradas e 8 saídas).
  • Processamento digital independente para cada saída.
  • Controlo do dispositivo por TCP/IP capaz de gerir as unidades Digiline incluídas numa rede Ethernet a partir de um computador único.
  • Entrada de Mic adicional para um ajuste automático do sinal emitido.
  • Modo de disparo GPIO para arrancar com as predefinições a partir de um controlador de parede simples.
  • Apenas para Digiline MX: porta RS232 para receber códigos ASCII.
  • Apenas para Digiline 8: amplificador incorporado de 8x160 W.

WorkCAD Designer, o novo software para controlo e processamento digital.

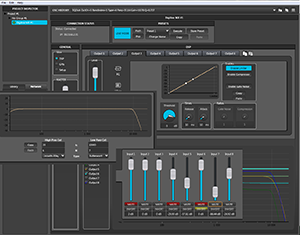

WorkCAD Designer é o novo software da WORK® para o controlo de dispositivos através de Ethernet. A sua interface intuitiva permite a configuração dos parâmetros de qualquer dispositivo.

O design exclusivo do WorkCAD Designer oferece grandes benefícios aos utilizadores. Unidades interligadas por Ethernet são visualizadas num unico computador: WorkCAD Designer cria uma visualização esquemática da instalação com as suas próprias especificações.
O utlizador pode agrupar dispositivos em projetos (cada um com zonas diferentes) e nomear entradas e saídas, tirando proveito de uma gestão intuitiva e visualização de toda a instalação.Também é possível selecionar um dispositivo e editar os seus parâmetros (por exemplo: endereço IP, nome, predefinições, filtros, etc.)

As operações de programação podem ser feitas em modos online e offline. As alterações são guardadas instantaneamente quando o WorkCAD Designer está conectado. O utilizador pode ainda utilizar o modo off-line para preparar e guardar um programa sem afetar o processo atual.

Utilizando o WorkCAD Designer com a série Digiline, podem ser editados os seguintes parâmetros:

  • Controlo de predefinições (tanto de visualização e de execução).
  • Controle das entradas balanceadas da matriz (8x8). É possível editar o nível de entrada a ser enviado em cada saída.
  • Controlo do volume de saída de cada canal (36 dB a -109 dB) assim como do volume geral.
  • Crossover e equalização com 7 filtros BIQUAD independentemente configuráveis.
  • Filtro do tipo Bessel, Linkwitz-Riley e Butterworth.
  • Ajuste de limitação e compressão para as saídas.
  • Edição do nome para as entradas e saídas.
  • Apenas para Digiline MX: preset dos dispositivos que enviam ordens ASCII para o Digiline MX.
