Controladores iCAN para Calha DIN

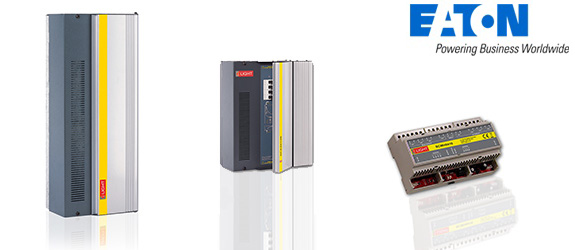

Uma alternativa aos controladores do tipo "dimmer rack" do sistema iCAN™ , são os módulos iCANdin. A gama iCANdin utiliza a mesma filosofia de funcionamento e o mesmo tipo de BUS, mas está desenvolvida especialmente para o mercado residencial, para integração e para aplicações com cargas menores, nomeadamente em pequenos escritórios, pequenas salas de reunião, etc. Todos os componentes estão desenvolvidos para serem instalados em calha DIN, permitindo aos instaladores e integradores construírem o seu próprio sistema e adaptarem facilmente a cada projecto específico.

O coração do sistema iCANdin é o Módulo de Processamento Central (MPM). Cada MPM pode controlar até 24 canais com regulação ou com comutação, através dos módulos escravos ligados ao Processador Central MPM.

Até 256 unidades MPM poderão fazer parte de uma rede iCAN™, o que significa um total de 6.144 canais controláveis apenas com os módulos iCANdin, o que torna o sistema bastante versátil, potente e ajustável, em termos de componentes, para cada dimensão de projecto.
Os módulos iCANdin têm a mesma capacidade de processamento que os controladores do tipo "Dimmer Rack", e que são:


  • 128 memórias para cenas.
  • Tempo de variação da regulação entre 0.1 segundos até 60 minutos.
  • Uma entrada auxiliar para seleção de uma cena (ex. informação de alarme)
  • Indicação do estado por LED
  • Um comutador multi-função para seleção de cenas e para sobreposição de comando


Para além do Processador Central MPM2400, a gama iCANdin é constituída por módulos de potência a que chamamos controladores escravos (SCM). Estes, estão disponíveis em 4 canais para diferentes tipos de carga como sejam para balastros eletrónicos (analógicos 0-10V ou digitais DSI) (SCMH), para regulação de incandescência do tipo “leading edge” (SCMI), adaptativos (SCMA), ou apenas de comutação (SCMS), neste último caso específico com 8 canais de controlo.

Para aqueles que querem combinar regulação arquitetural com gestão de iluminação, dispomos ainda de um módulo DALI com ligação direta ao BUS iCAN, com capacidade de controlar até 64 endereços DALI (SCMD).

Toda a gama iCANdin pode utilizar as mesmas interfaces e periféricos de comando disponível no portfolio do sistema iCAN™  da iLight.


Pressione sobre a imagem para a ampliar

MPM2400

  • Unidade de Processamento Central
  • Memória para 128 cenas
  • Pode controlar até 24 canais
  • Porta auxiliar RS485 para integrações
  • Dimensões: 160x90x58mm
  • Peso: 1 Kilograma


Pressione para ir para o topo da página

Pressione sobre a imagem para a ampliar

SCMI0402

  • 4 canais de regulação do tipo leading edge para circuitos incandescentes
  • Carga máxima por canal de 500W
  • Dimensões: 160x90x58mm
  • Peso: 1 Kilograma


Pressione para ir para o topo da página

Pressione sobre a imagem para a ampliar

SCMH0410

  • 4 canais de regulação para circuitos com balastros fluorescentes HF, DSI ou DALI.
  • Para alimentação monofásica de 40 A
  • Carga máxima total por módulo de 16 A
  • Dimensões: 160x90x58mm
  • Peso: 1 Kilograma


Pressione para ir para o topo da página

Pressione sobre a imagem para a ampliar

SCMC0410

  • 4 saídas de regulação, configuráveis para circuitos com balastros de 0-10V, ou DSI ou DALI (em modo broadcasting).
  • 4 contactos livres de potencial por relés com capacidade de comutação de 10A cada, para cargas resistivas ou 2A para cargas indutivas.
  • Para alimentação monofásica de 40 A
  • Carga máxima total por módulo de 16 A
  • Dimensões: 160x90x58mm
  • Peso: 1 Kilograma


Pressione para ir para o topo da página

Pressione sobre a imagem para a ampliar

SCMS0410

  • 4 canais de comutação para circuitos resistivos, indutivos ou capacitivos.
  • Carga máxima por canal de 10 A
  • Dimensões: 160x90x58mm
  • Peso: 1 Kilograma


Pressione para ir para o topo da página

Pressione sobre a imagem para a ampliar

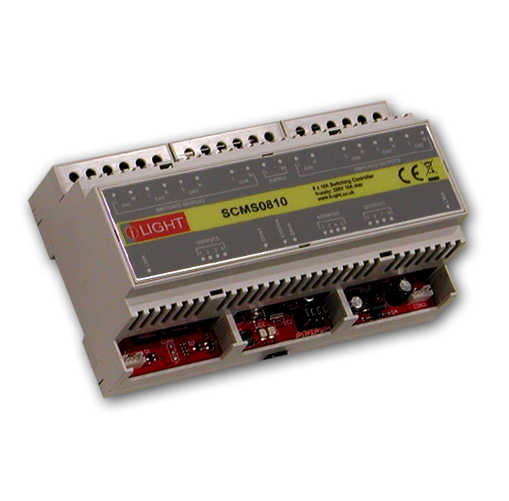

SCMS0810

  • 8 canais de comutação para circuitos resistivos, indutivos ou capacitivos.
  • Carga máxima por canal de 10 A
  • Dimensões: 160x90x58mm
  • Peso: 1 Kilograma


Pressione para ir para o topo da página

Pressione sobre a imagem para a ampliar

SCMR0816

  • Controlador com 8 contactos livres de potencial
  • Cada contacto suporta cargas até 16 A
  • Comuta cargas resistivas, indutivas e capacitivas
  • Para instalação em calha DIN


Pressione para ir para o topo da página

Pressione sobre a imagem para a ampliar

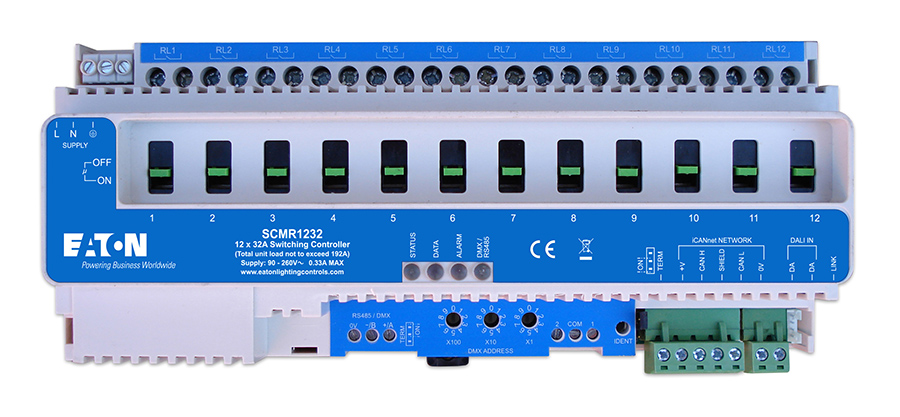

SCMR1232

  • Controlador com 12 contactos livres de potencial
  • Cada contacto suporta cargas até 32 A
  • Comuta cargas resistivas, indutivas e capacitivas
  • Possui entrada DMX
  • Para instalação em calha DIN
  • Dimensões: 212x90x58mm
  • Peso: 0.8 Kilograma


Pressione para ir para o topo da página

Pressione sobre a imagem para a ampliar

SCMR0432

  • Controlador com 4 contactos livres de potencial
  • Cada contacto suporta cargas até 32 A
  • Comuta cargas resistivas, indutivas e capacitivas
  • Para instalação em calha DIN
  • Dimensões: 73x90x58mm
  • Peso: 0.8 Kilograma


Pressione para ir para o topo da página

Pressione sobre a imagem para a ampliar

SCMH1200

  • Controlador com 12 canais digitais de regulação
  • Compatível com iCANnet e DALI
  • Saídas com regulação 1-10V, 0-10V, DSI ou DALI em modo broadcast
  • Para instalação em calha DIN
  • Dimensões: 212x90x58mm
  • Peso: 0.35 Kilograma


Pressione para ir para o topo da página

Pressione sobre a imagem para a ampliar

SCMD2

  • Controlador com 2 circuitos DALI com endereçamento
  • Até 64 balastros por cada circuito
  • Compatível com iCANnet e DALI
  • Para instalação em calha DIN
  • Dimensões: 159x90x58mm
  • Peso: 0.35 Kilograma


Pressione para ir para o topo da página

Pressione sobre a imagem para a ampliar

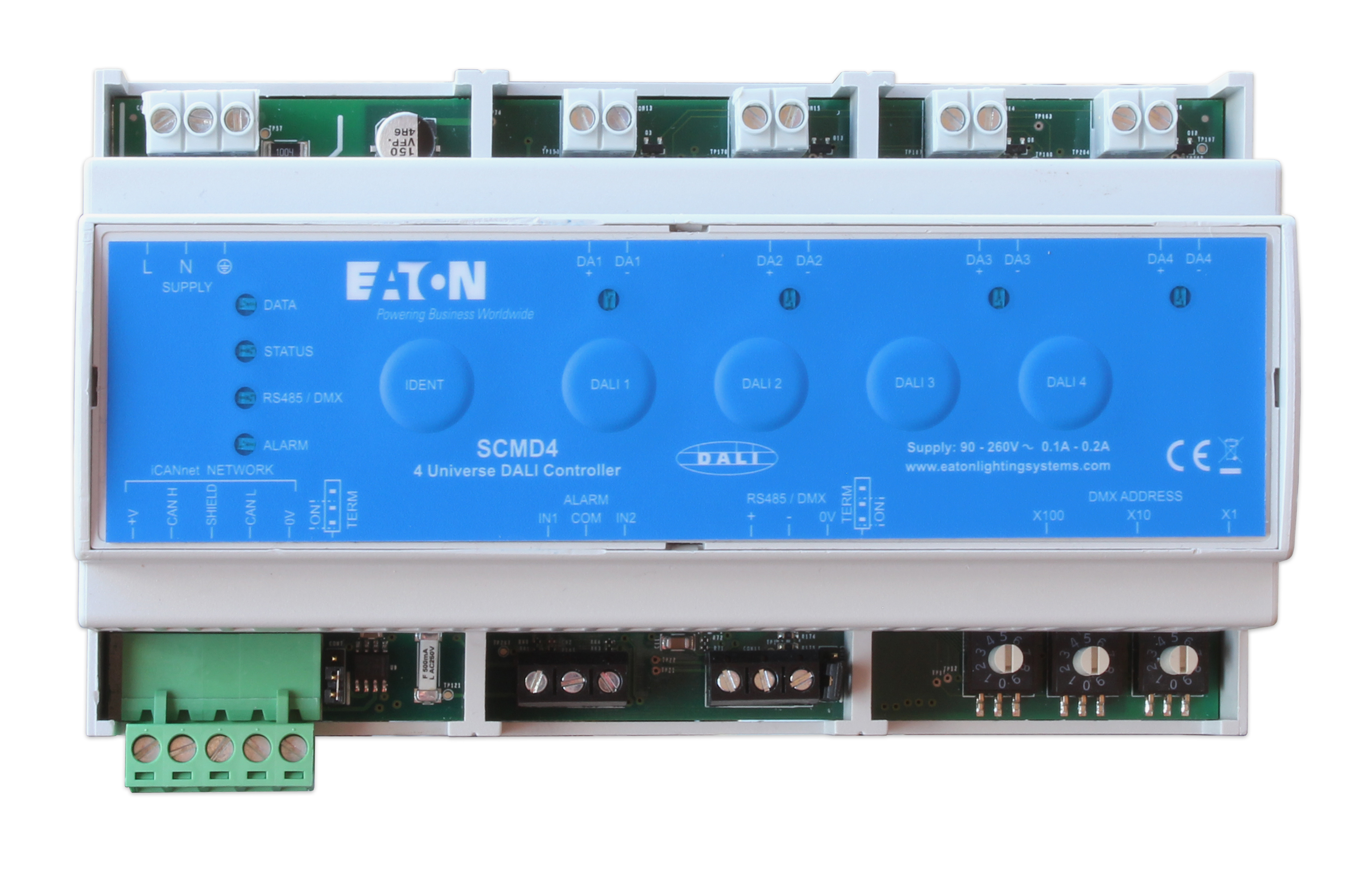

SCMD4

  • Controlador com 4 circuitos DALI com endereçamento
  • Até 64 balastros por cada circuito
  • Compatível com iCANnet e DALI
  • Possui entrada DMX
  • Possibilidade de controlo por RS485
  • Entrada de alarme
  • Para instalação em calha DIN
  • Dimensões: 159x90x58mm
  • Peso: 0.35 Kilograma


Pressione para ir para o topo da página

Pressione sobre a imagem para a ampliar

SCMA0402

  • 4 canais de regulação para circuitos com cargas resistivas, indutivas e com transformadores electrónicos
  • Carga máxima por canal de 570W (2.5A)
  • Possibilidade de emparelhar canais, caso seja necessário efetuar regulação de cargas até 5A
  • Canais com modo de operação configurável (leading,trailing ou auto).
  • Dimensões: 227x90x48mm
  • Peso: 1Kilograma

    Nota: Este módulo não necessita do Processador Central MPM. Liga directamente à rede iCAN.



Pressione para ir para o topo da página

Pressione sobre a imagem para a ampliar

SCMD6400



  • Módulo para cargas DALI
  • Pode controlar até 64 balastros (endereços) em 16 grupos
  • 3 entradas para sensores e duas entradas para botões
  • Dimensões: 160x90x58mm
  • Peso: 1 Kilograma

Nota: Este módulo não necessita do Processador Central MPM. Liga directamente à rede iCAN.



Pressione para ir para o topo da página
