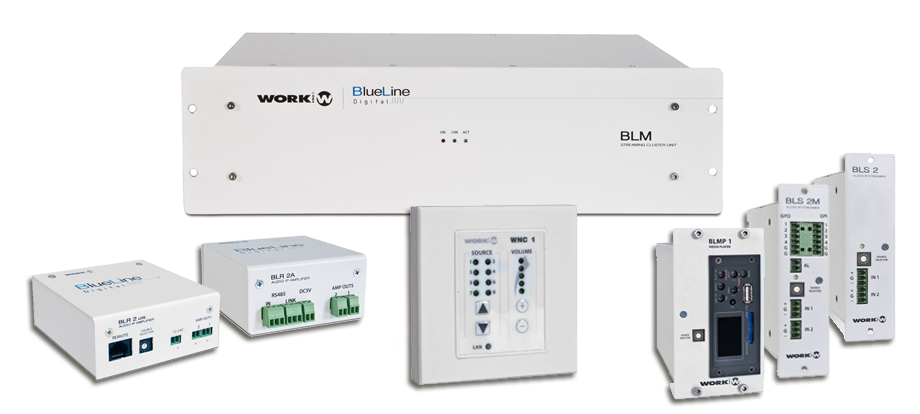

BlueLine Digital
O primeiro sistema de distribuição multicanal de áudio que só usa cabos Cat5
O BlueLine Digital é um sistema de distribuição de áudio baseado na transmissão via ethernet. Permite a transmissão de vários canais de áudio (+ controlo) via Ethernet, e tudo com baixas latências. Pode ser uma transmissão simples de um ponto para outro ou para múltiplos pontos, mas também um sistema multicanal com controlo e gestão de alarme.
Distribuição de Áudio por Redes IP
A distribuição de áudio através de redes IP é um conceito de baixo custo, fácil de projetar e de rápida instalação. Graças ao sistema Plug & Play, quem instala este sistema não precisa de nenhum conhecimento técnico sobre redes.
O sistema central funciona por IP, assim, é possível monitorizar a rede e saber a qualquer momento se um dispositivo do sistema está ou não a funcionar corretamente. Se algo acontecer, uma mensagem de aviso é enviada automaticamente para os utilizadores, para que possam verificar o sistema.
Controlo remoto otimizado
O controlo por RS 232 e RS 485 é provavelmente a característica mais interessante do BlueLine pois permite o controlo de altifalantes e fontes de áudio em qualquer lugar. O BlueLine pode ser controlado pelos vários protocolos existentes no mercado.
Controlo local
Outra vantagem do BlueLine é a possibilidade de instalar em cada área um painél de controlo. Isto permite a seleção da fonte de áudio e o controlo do volume, independentemente do resto da instalação.
Cada zona
possui uma entrada de áudio adicional, sendo particularmente interessante para aplicações de voz.
Para economizar energia, cada altiflante pode ser ativado ou desativado remotamente.
Um sistema versátil
O BlueLine Digital é compatível com outros sistemas de Public Adress. Pode ser utilizado para transportar vários canais através da mesma rede.
É possível ligar amplificadores desenhados para instalações de linha de 100V. Isto possibilita a utilização e controlo de sistemas de baixa impedância e de 100V no mesmo sistema de áudio.
Graças aos vários módulos, os integradores podem facilmente adaptar o
sistema Blueline às necessidades de cada projeto sem aumentar os custos.
| Guia Rápido |
Manual |
Brochuras |
 |
|
|
| UNIDADE CENTRAL |
| |

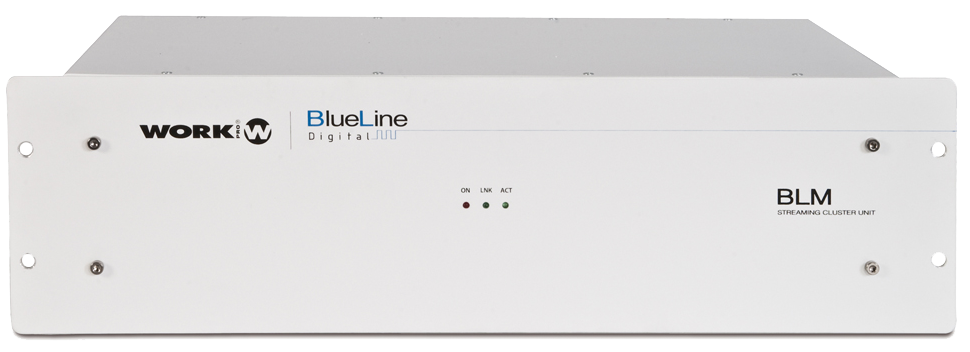

| BLM |
Características Principais |
Downloads |
 |
Unidade Central do BlueLine Digital
Permite adição de módulos do BLS (cada módulo adiciona dois canais de áudio à rede) e outros módulos como multiplayers, portas de comunicação, etc. para adaptar o Blueline Digital às necessidades específicas de cada instalação.
Composto por:
- Unidade Principal de alimentação (BL-PSU).
- Streamer Ethernet de 2 canais (BLS-2M) com 8 GPIO e comutador para comunição com o sistema de alarme.
- Dimensão de 3U. |
|
| Zoom |
 |
|

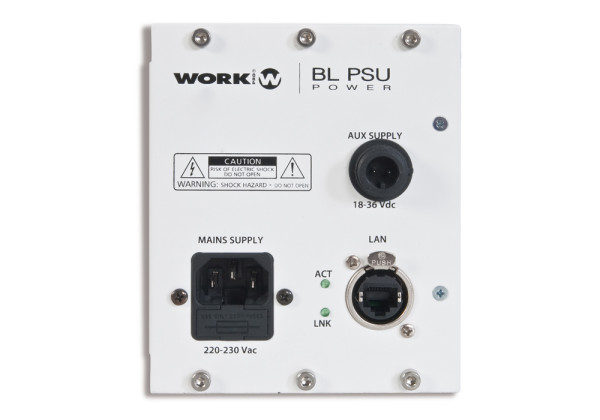

| BL-PSU |
Características Principais |
Downloads |
|
Unidade Principal de Alimentação
Unidade principal de alimentação do sistema BLM com uma entrda auxiliar para alimentação redundante (18-36 Vdc).
Fornece uma entrada ethernet a todos os módulos ligados à unidade. |
|
| Zoom |
|
|
| |
|
|
| |
|
|
| Placas de entrada (EMISSORES) |
| |

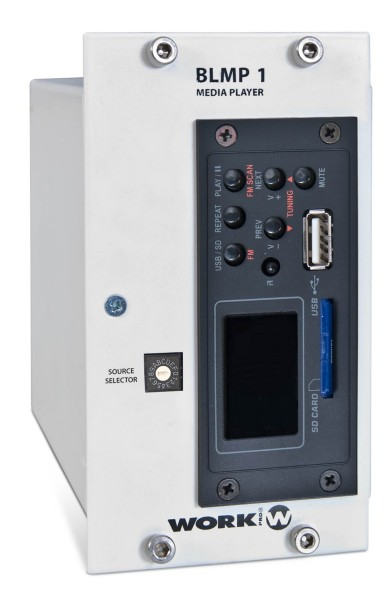

| BLMP 1 |
Características Principais |
Downloads |
 |
Multiplayer com rádio FM
Leitor multiplayer de áudio MP3, por USB e cartão SD, com rádio FM integrado.
Com um design modular para instalação na unidade central BLM. |
|
| Zoom |
|
|

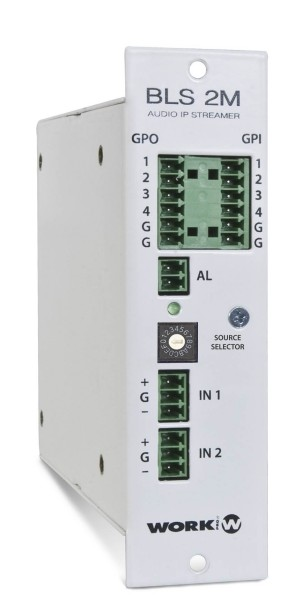

| BLS 2M |
Características Principais |
Downloads |
 |
Emissor de Ethernet com GPIO
Emissor de Ethernet de 2 canais de áudio,
com 8 GPIO disponíveis para transmitir o seu estado através da rede.
Está disponível uma entrada para uma condição de alarme.
Instalado na unidade central BLM. |
|
| Zoom |
|
|

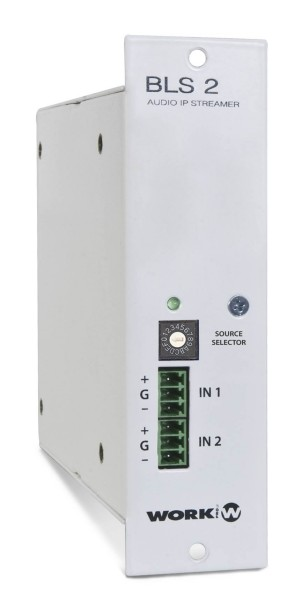

| BLS 2 |
Características Principais |
Downloads |
 |
Emissor de Ethernet sem GPIO
Emissor de Ethernet de 2 canais de áudio.
Em oposição ao BLS 2M, este emissor não possui GPIO nem comutador de alarme.
Instalado na unidade central BLM. |
|
| Zoom |
|
|

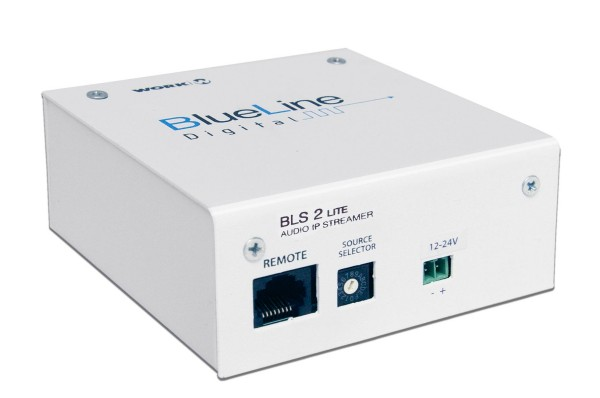

| BLS 2 Lite |
Características Principais |
Downloads |
 |
Emissor independente de áudio
Unidade independente que adiciona 2 canais de áudio à rede.
Solução económica para pequenas instalações.
Pode ser utilizado como uma simples unidade que envia o sinal de áudio de um ponto para outro ou para vários recetores.
Pode coexistir com a unidade central BLM, e funciona como uma segunda fonte de áudio que poderá ser selecionada pelos recetores em redes de 10Mbps (até 16 canais na mesma rede em simultâneo). |
|
| Zoom |
|
|
| |
|
|
| |
|
|
| RECETORES |
| |

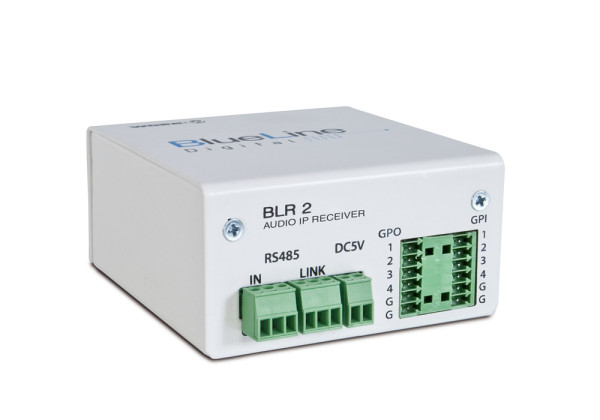

| BLR 2 |
Características Principais |
Downloads |
 |
Recetor de áudio por IP
1 Recetor = 1 Zona
Seleciona e descodifica 1 dos 16 canais disponíveis na rede, proporcionando uma saída analógica balanceada.
Funções adicionais para ligação ao BLC-1 (controlo local com 3 fontes de áudio - Mic, Line e leitor MP3).
Alimentação por PoE ou por fonte de alimentação externa. |
|
| Zoom |
|
|

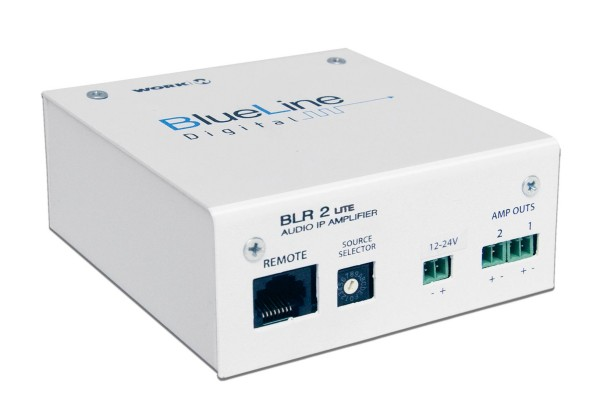

| BLR 2 Lite |
Características Principais |
Downloads |
 |
Recetor de áudio por IP - versão simplificada
Versão simplificada do recetor BLR 2.
Entrada adicional de contro
para ligação com o BLC-1.
Permite controlo por RS485 para seleção do canal, nível de sinal, etc.
As suas funções podem ser controladas via ethernet ( a partir de um PC, smartphone ou tablet).
Alimentação por PoE ou por fonte de alimentação externa. |
|
| Zoom |
|
|

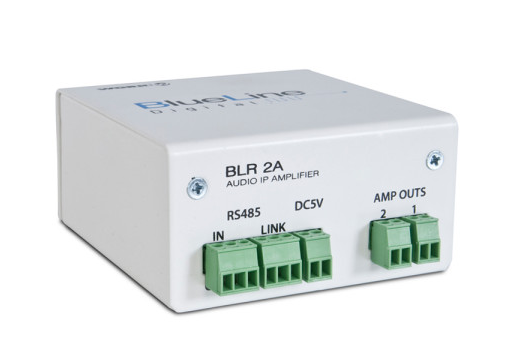

| BLR 2 A |
Características Principais |
Downloads |
 |
Amplificador stereo por IP
Recetor por IP com amplificador integrado de:
- 2 x 5W (por PoE),
- 2 x 15W (por fonte de alimentação externa).
Permite controlo por RS485 para seleção do canal, nível de sinal, etc.
As suas funções podem ser controladas via ethernet ( a partir de um PX, smartphone ou tablet).
Alimentação por PoE ou por fonte de alimentação externa.
|
|
| Zoom |
|
|
| |
|
|
